Tugas Jaringan Komputer Cisco 6.4.1.3

Konfigurasi Pengaturan Awal Router

Bagian 1: Verifikasi Konfigurasi Standar Router

Tahap 1: Membangun koneksi konsol ke R1

1. Pilih kabel console pada pilihan connection

2. Klik PCA dan pilih RS 232

3. Klik R1 dan pilih Console

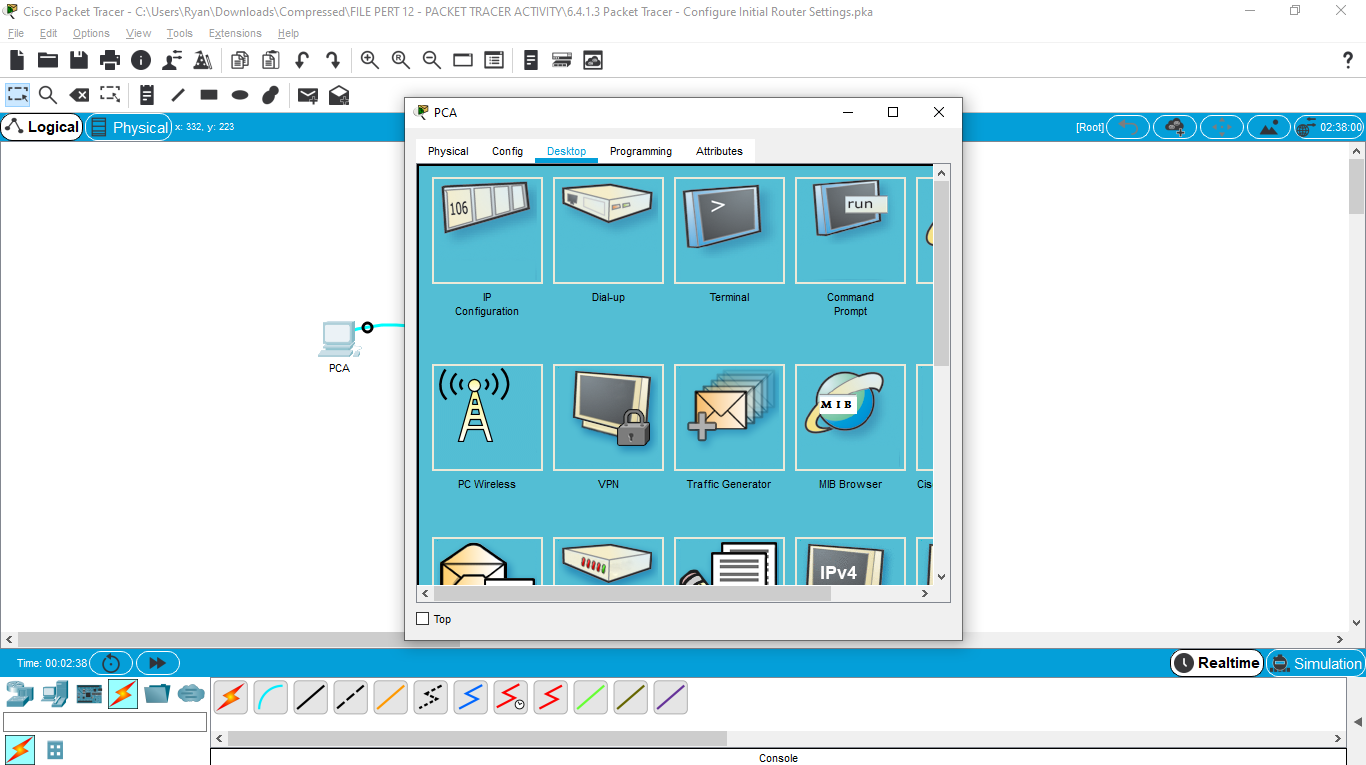

4. Klik PCA > Desktop>Terminal

5. Pilih ok dan tekan <enter>

Tahap 2: Memasuki mode akses khusus dan periksa konfigurasi saat ini

1. Pada prompt, masukkan perintah enable

2. Masukkan perintah show running-config atau show run

3. Lihat isi dari NVRAM dengan perintah show startup-config atau show run. Akan muncul pesan startup-config is not present, dikarenakan konfigurasi router saat ini belum tersimpan di NVRAM.

Bagian 2: Mengkonfigurasi dan Verifikasi Konfigurasi Awal Router

Tahap 1: Konfigurasi pengaturan awal pada R1

a. Hostname menjadi R1 dengan perintah hostname R1

b. Memasang password:

• Console = letmein. Dengan memasukkan perintah line console 0, password letmein, dan login secara berurutan. Lalu masukkan perintah exit.
• EXEC akses khusus, tidak terenkripsi = cisco. Dengan memasukkan perintah enable password cisco.
• EXEC akses khusus, terenkripsi = itsasecret. Dengan memasukkan perintah enable secret itsasecret.

c. Enkripsi semua password dengan text polos dengan perintah service password-encryption

d. Memasang pesan harian Unauthorized access is strictly prohibited dengan perintah banner motd "Unauthorized access is strictly prohibited"

Tahap 2: Verifikasi settingan awal pada R1

1. Masukkan perintah show running-config atau show run untuk melihat pengaturan yang telah di atur sebelumnya

2. Exit dari sesi konsol saat ini hingga kamu melihat pesan Press RETURN to get started.

3. Tekan Enter dan kamu akan melihat pesan harian yang telah kamu masukkan dan kamu akan diminta untuk memasukkan password

4. Masukkan password satu per satu hingga kamu kembali ke mode EXEC akses khusus

Bagian 3: Simpan file Konfigurasi yang sedang Berjalan

Tahap 1: Simpan file konfigurasi ke NVRAM

Seperti sebelumnya gunakan perintah copy running-config startup-config atau copy run start untuk menyimpan file konfigurasi R1 ke NVRAM. Kamu juga bisa memverifikasi konfigurasi yang telah disimpan dengan perintah show startup-config atau show start.

Tahap 2: Bonus Optional: Menyimpan file konfigurasi startup ke flash

1. Lihat isi dari flash dengan perintah show flash. Terdapat 3 file pada flash dan belum ada file konfigurasi startup

2. Simpan file konigurasi startup ke flash dengan perintah copy startup-config flash atau copy start flash. Kemudian, tekan <enter> dua kali

3. Masukkan kembali perintah show flash, maka akan ada 4 file dalam file dan salah satunya adalah file startup-config
